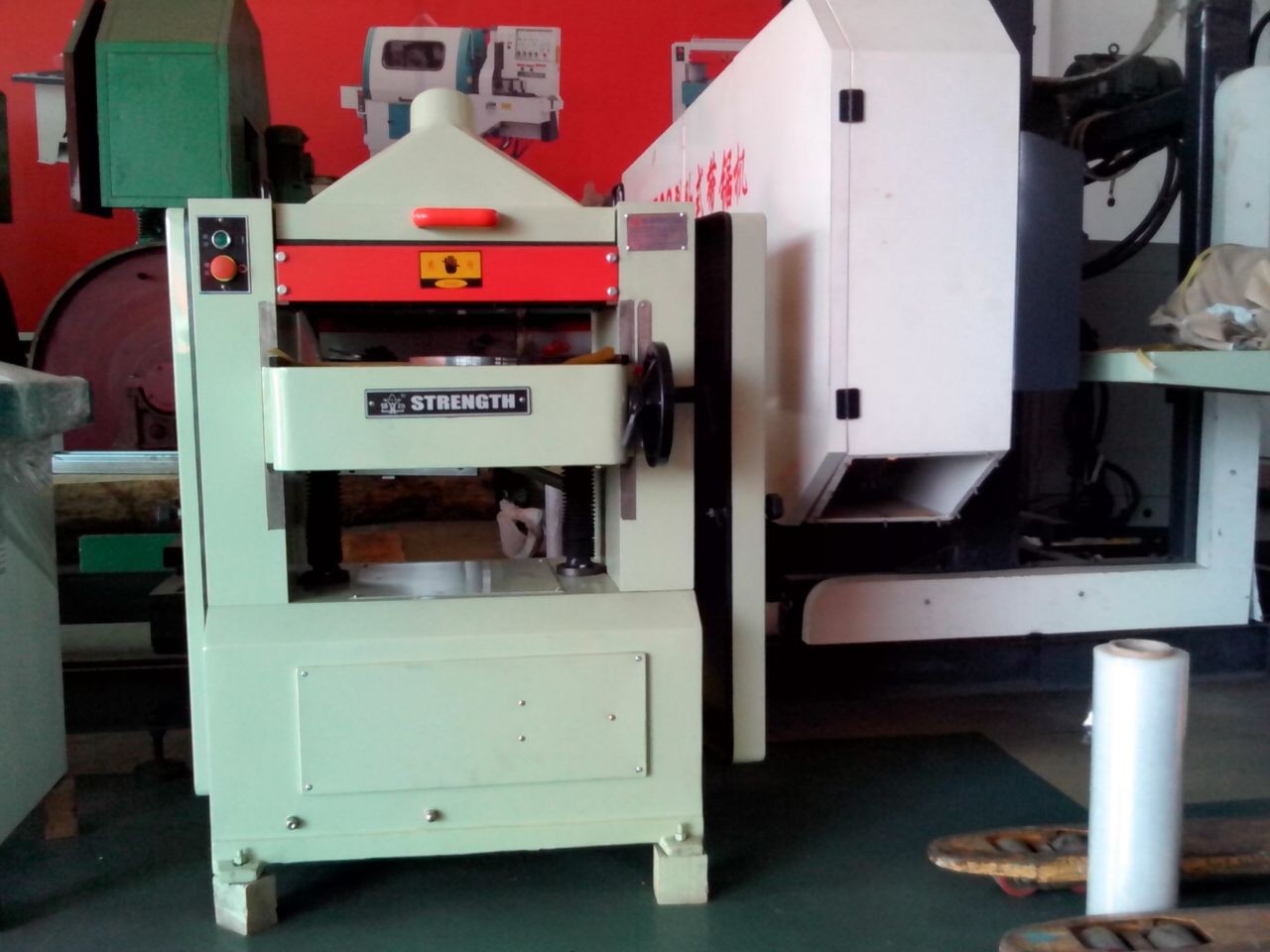

強勁單面壓刨之單面壓刨的相關介紹

背景技術：

在柜子的生產過程中，壓刨機是一種比較常見的加工機器，壓刨機需要對柜體進行刨制，木工壓刨機在工作的時候需要人工推動柜體板材進入機器內，而在壓刨的時候板材還會出現退行的情況。

所以我們提出了一種用于生產柜體的單面木工壓刨機，以便于解決上述中提出的目前市場上的壓刨機需要人工推動木材進入機器內，而在壓刨的時候板材還會出現退行的情況的問題。

技術實現要素：

本實用新型的目的在于提供一種用于生產柜體的單面木工壓刨機，以解決上述背景技術提出的目前市場上的壓刨機需要人工推動木材進入機器內，而在壓刨的時候板材還會出現退行的情況的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于生產柜體的單面木工壓刨機，包括滾輪和防塵罩，所述滾輪上安裝有支撐架，且支撐架上安裝有置料板，并且置料板上通過連接桿與轉輪相連接，所述置料板底部設置有廢屑收集箱，且廢屑收集箱內安裝有風機，所述置料板中間開設有刨口，且刨口內設置有刨刀，并且刨刀通過轉桿與電機相連接，所述防塵罩一側設置有進料口，且防塵罩另一側設置有出料口，所述置料板上開設有滑槽，且滑槽通過滑塊與擋板相連接，并且擋板一側與液壓桿相連接，所述擋板另一側設置有固定板，且固定板通過彈簧與連接塊相連接，并且連接塊內設置有夾塊。

具體實施方式

對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供一種技術方案：一種用于生產柜體的單面木工壓刨機，包括滾輪1和防塵罩12，滾輪1上安裝有支撐架2，且支撐架2上安裝有置料板3，并且置料板3上通過連接桿4與轉輪5相連接，置料板3底部設置有廢屑收集箱6，且廢屑收集箱6內安裝有風機7，置料板3中間開設有刨口8，且刨口8內設置有刨刀9，并且刨刀9通過轉桿10與電機11相連接，防塵罩12一側設置有進料口13，且防塵罩12另一側設置有出料口14，置料板3上開設有滑槽15，且滑槽15通過滑塊16與擋板17相連接，并且擋板17一側與液壓桿18相連接，擋板17另一側設置有固定板19，且固定板19通過彈簧20與連接塊21相連接，并且連接塊21內設置有夾塊22。

置料板3與連接桿4的連接方式為嵌套連接，且連接桿4與轉輪5的連接方式為焊接，使連接桿4在帶動轉輪5轉動的時候更加的穩定。

轉輪5設置有4排，且每排轉輪5設置有5組，并且轉輪5只設置在置料板3與出料口14一邊，便于加工好后的木材從出料口14滑出。

刨刀9設置有2組，且刨刀9下方的廢屑收集箱6的入口形狀為梯形，提高工作效率。

彈簧20設置有2處，且彈簧20一處設置在固定板19與連接塊21的連接處，并且彈簧20另一處設置在連接塊21與夾塊22的連接處，便于固定不同寬度與厚度的木材。

夾塊22的材質為橡膠材質，且夾塊22與彈簧20的連接方式為一體式連接，橡膠材質具有防滑作用，使固定的時候更加的穩定。

工作原理：在使用該用于生產柜體的單面木工壓刨機時，首先把通過滾輪1把裝置移動到合適的位置后，然后把需要加工的柜體板材放置在置料板3，而擋板17兩側設置的固定板19會通過彈簧20的彈性來固定不同寬度的柜體板材，當柜體板材較寬，便會擠壓彈簧20，而木材較窄的時候彈簧20會擠壓木材，而固定板19上連接的連接塊21上的夾塊22也會夾住木材，而夾塊22上的彈簧20會因?yàn)槟静牡暮穸葔嚎s，便于固定不同厚度的木材，然后液壓桿18會推動擋板17前進，擋板17下方的滑塊16會在滑槽15內滑動，然后擋板17便會推著木材從進料口13處進入，然后電機11會帶動轉桿10上的2組刨刀9對木材進行刨制，而刨剩的廢屑會被刨口8下方的風機7吸到廢屑收集箱6內，然后擋板17會把木材一直推送到刨口8處，在推送的過程中，木材會帶動置料板3上的轉輪5，轉輪5使木材在出料的時候減小摩擦阻力，隨著轉輪5滾動，木材便會從出料口14出料，在加工的過程中，置料板3上的防塵罩12會防止廢屑的亂飛。

盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
